ท่อและข้อต่อพีพีอาร์ กรีนไปป์ (GREANPIPE PP-R 80 Pipe System)

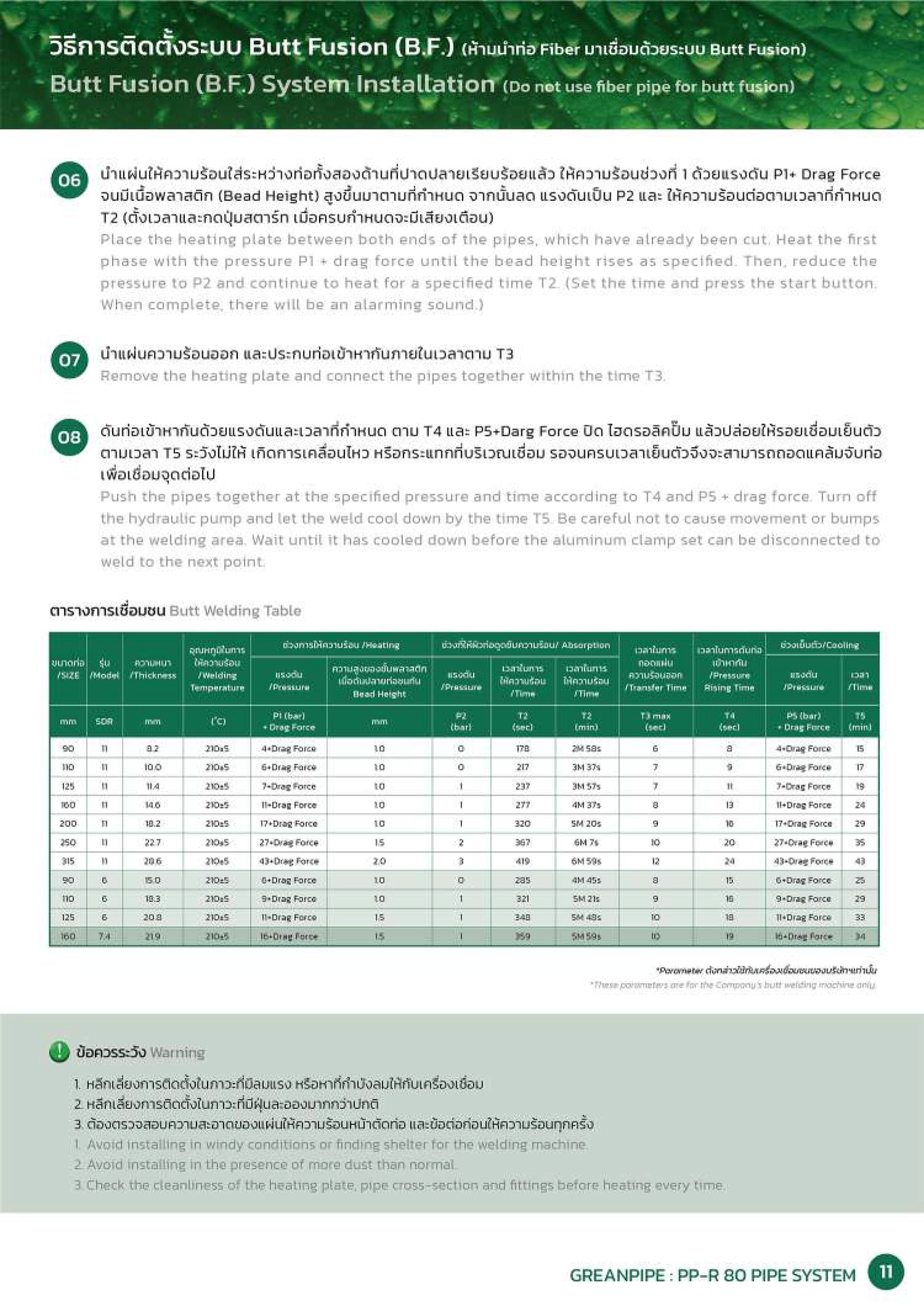

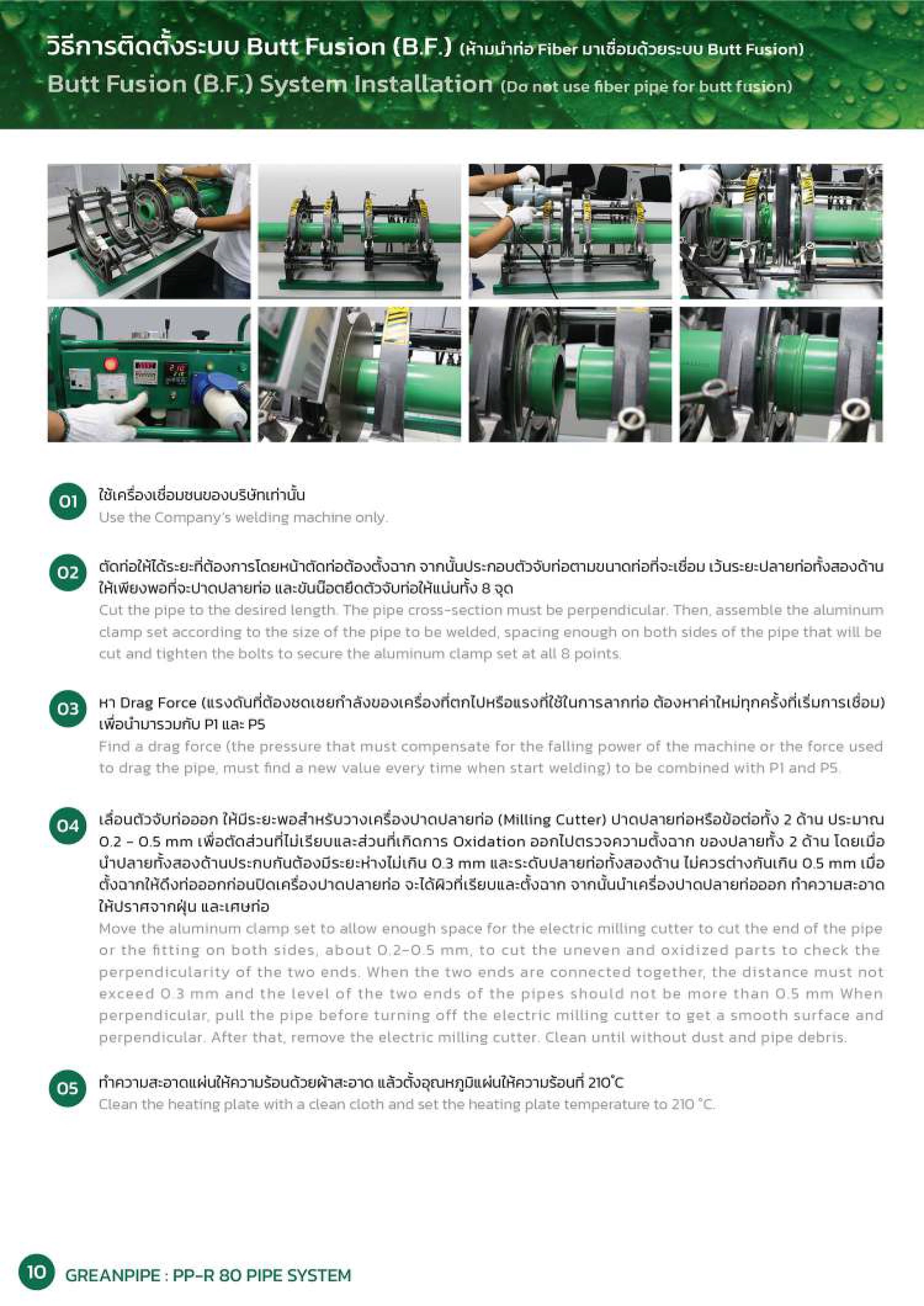

วิธีการติดตั้งระบบ Butt Fusion (B.F.)

สำหรับการเชื่อมท่อขนาดใหญ่ด้วยระบบ Butt Fusion มีข้อปฏิบัติและข้อควรระวังดังนี้ (ห้ามนำท่อ Fiber มาเชื่อมด้วยระบบ Butt Fusion)

  • นำแผ่นให้ความร้อนใส่ระหว่างท่อทั้งสองด้านที่ปาดปลายเรียบร้อยแล้ว ให้ความร้อนช่วงที่ 1 ด้วยแรงดัน P1 + Drag Force จนมีเนื้อพลาสติกสูงขึ้นตามกำหนด จากนั้นลดแรงดันเป็น P2 และให้ความร้อนต่อตามเวลาที่กำหนด (T2)
  • นำแผ่นความร้อนออก และประกอบท่อเข้าหากันภายในเวลาตาม T3
  • ดันท่อเข้าหากันด้วยแรงดันและเวลาที่กำหนด (T4) และปล่อยให้รอยเชื่อมเย็นตัวตามเวลา (T5) ระวังไม่ให้เกิดการเคลื่อนไหวหรือกระแทก
  • ข้อควรระวัง: หลีกเลี่ยงการติดตั้งในภาวะที่มีลมแรง หรือมีฝุ่นละอองมากกว่าปกติ และต้องตรวจสอบความสะอาดของแผ่นให้ความร้อน หน้าตัดท่อ และข้อต่อก่อนให้ความร้อนทุกครั้ง

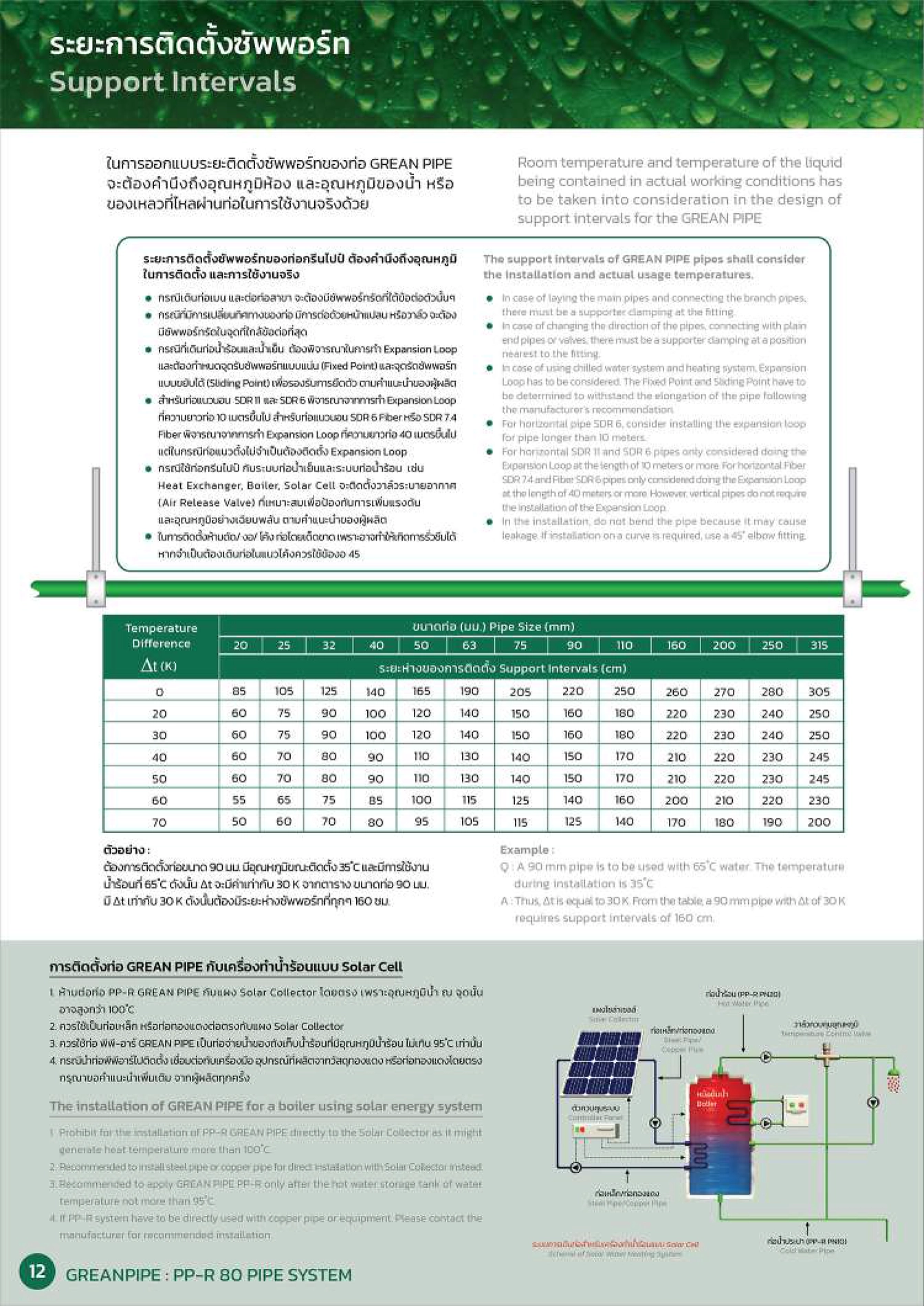

ระยะการติดตั้งซัพพอร์ท (Support Intervals)

การออกแบบระยะติดตั้งซัพพอร์ทจะต้องคำนึงถึงอุณหภูมิห้องและอุณหภูมิของน้ำหรือของเหลวที่ไหลผ่าน

  • กรณีเดินท่อเมน ท่อสาขา หรือมีการเปลี่ยนทิศทาง จะต้องมีซัพพอร์ทรัดที่ข้อต่อหรือจุดที่ใกล้ข้อต่อที่สุด
  • กรณีท่อน้ำร้อนและน้ำเย็น ต้องพิจารณาการทำ Expansion Loop และกำหนดจุดรับซัพพอร์ทแบบแน่น (Fixed Point) และจุดรัดแบบขยับได้ (Sliding Point)
  • ท่อแนวนอน SDR 11 และ SDR 6 ควรทำ Expansion Loop ที่ความยาวท่อ 10 เมตรขึ้นไป
  • ท่อแนวนอน SDR 6 Fiber หรือ SDR 7.4 Fiber ควรทำ Expansion Loop ที่ความยาวท่อ 40 เมตรขึ้นไป
  • ห้ามดัด หรืองอท่อโดยเด็ดขาด หากจำเป็นต้องเดินท่อในแนวโค้ง ให้ใช้ข้องอ 45 องศา

การติดตั้งท่อร่วมกับเครื่องทำน้ำร้อนแบบ Solar Cell

  • ห้ามต่อท่อ PP-R เข้ากับแผง Solar Collector โดยตรง เนื่องจากอุณหภูมิน้ำอาจสูงกว่า 100°C
  • ควรใช้เป็นท่อเหล็ก หรือท่อทองแดงต่อตรงกับแผง Solar Collector
  • ท่อ PP-R สามารถใช้เป็นท่อจ่ายน้ำของถังเก็บน้ำร้อนได้ (อุณหภูมิไม่เกิน 95°C)

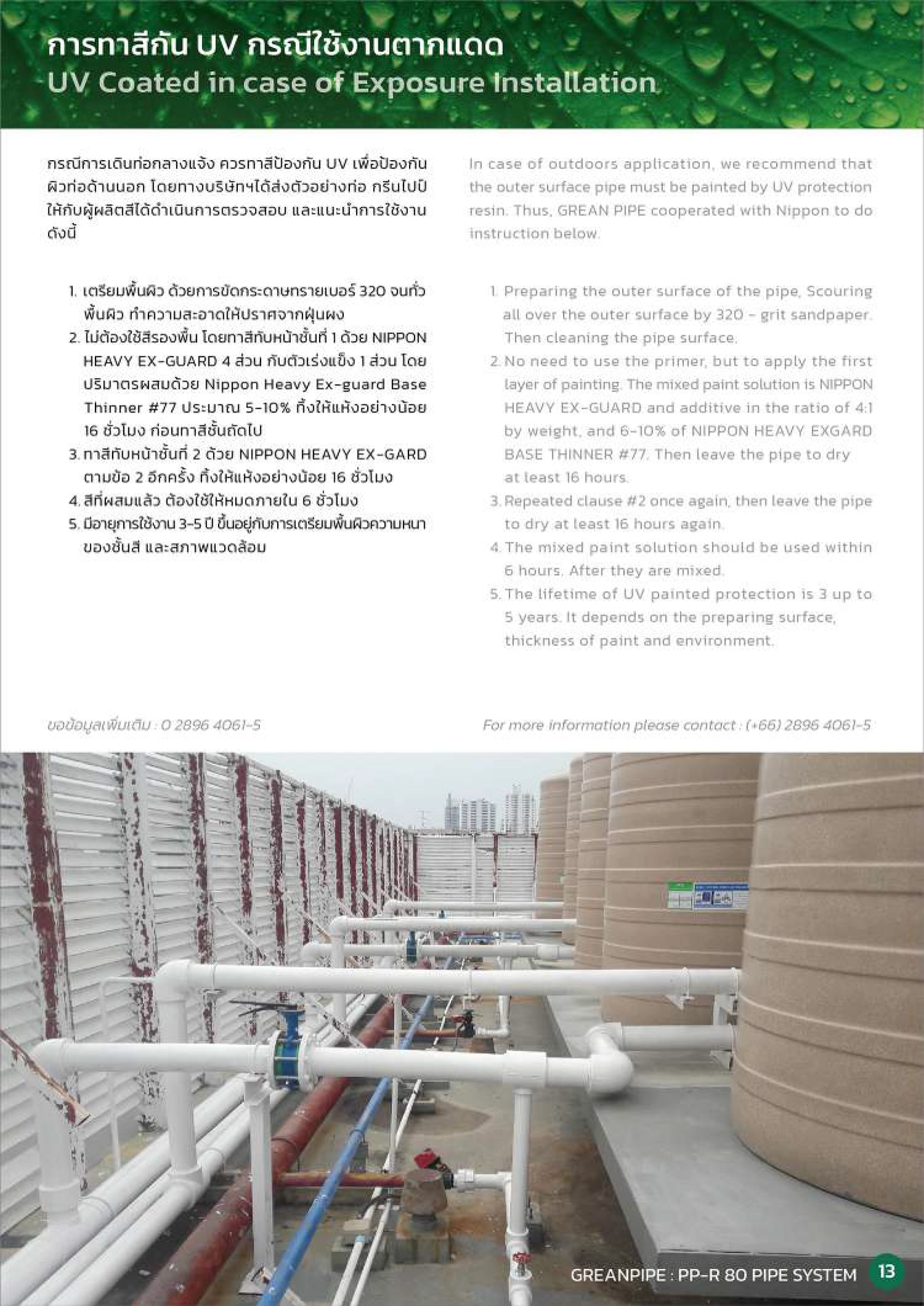

การทาสีกัน UV (กรณีใช้งานตากแดด)

กรณีการเดินท่อกลางแจ้ง ควรทาสีป้องกัน UV เพื่อป้องกันผิวท่อด้านนอก

  • เตรียมพื้นผิวด้วยการขัดกระดาษทรายเบอร์ 320 และทำความสะอาดให้ปราศจากฝุ่นผง
  • ไม่ต้องใช้สีรองพื้น สามารถทาสีทับหน้าชั้นที่ 1 ได้เลย โดยใช้ NIPPON HEAVY EX-GUARD ผสมทินเนอร์ตามสัดส่วนที่แนะนำ ทิ้งให้แห้งอย่างน้อย 16 ชั่วโมง
  • ทาสีทับหน้าชั้นที่ 2 ทิ้งให้แห้งอย่างน้อย 16 ชั่วโมง
  • อายุการใช้งานของสีประมาณ 3-5 ปี (ขึ้นอยู่กับการเตรียมผิว ความหนา และสภาพแวดล้อม)

ข้อมูลทางวิศวกรรม (Engineering Data)

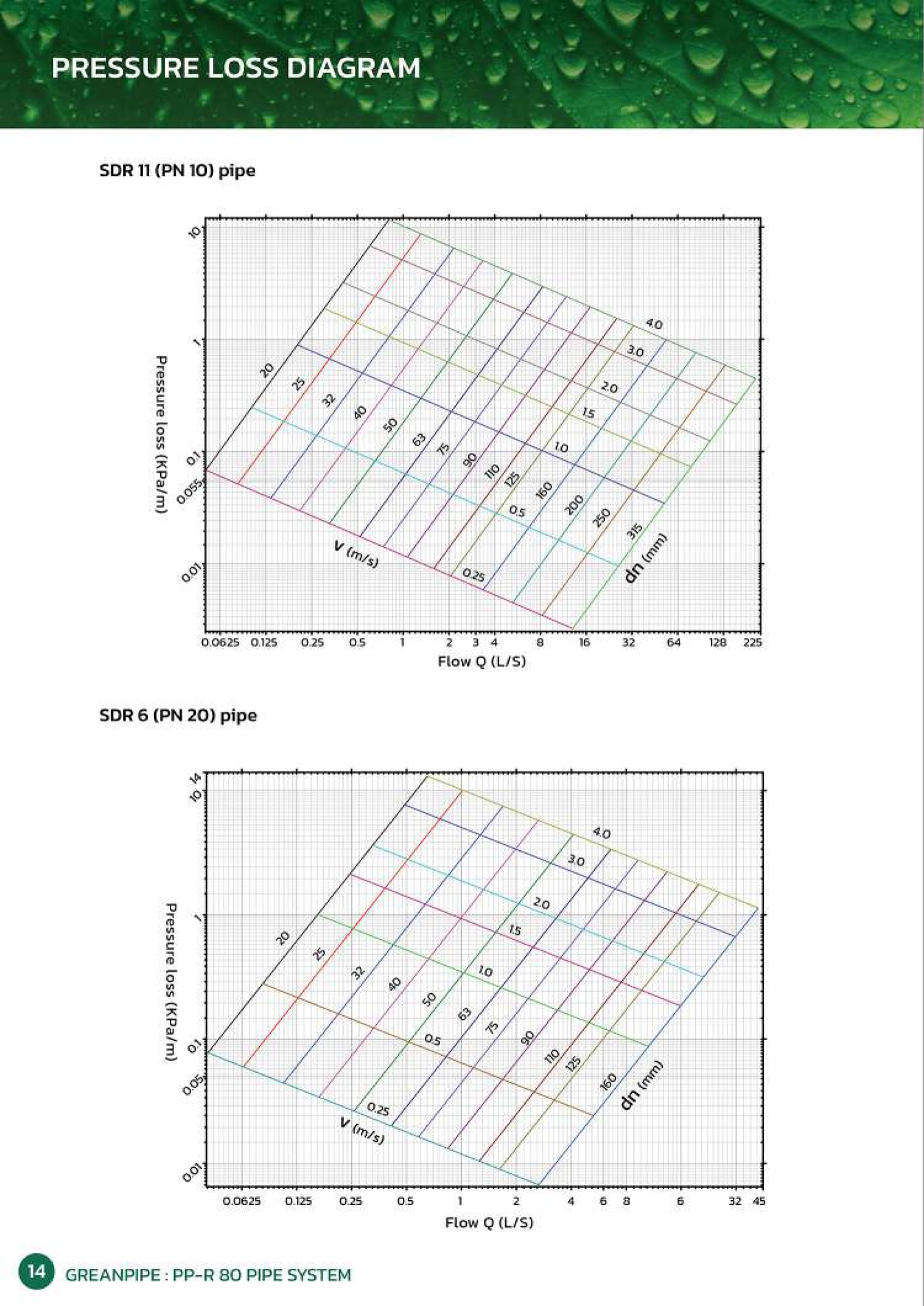

  • แผนภาพการสูญเสียแรงดัน (Pressure Loss Diagram): มีข้อมูลอ้างอิงสำหรับการออกแบบระบบท่อทั้งรุ่น SDR 11 (PN 10) และ SDR 6 (PN 20) เพื่อคำนวณอัตราการไหล (Flow Q) และความเร็ว (V)

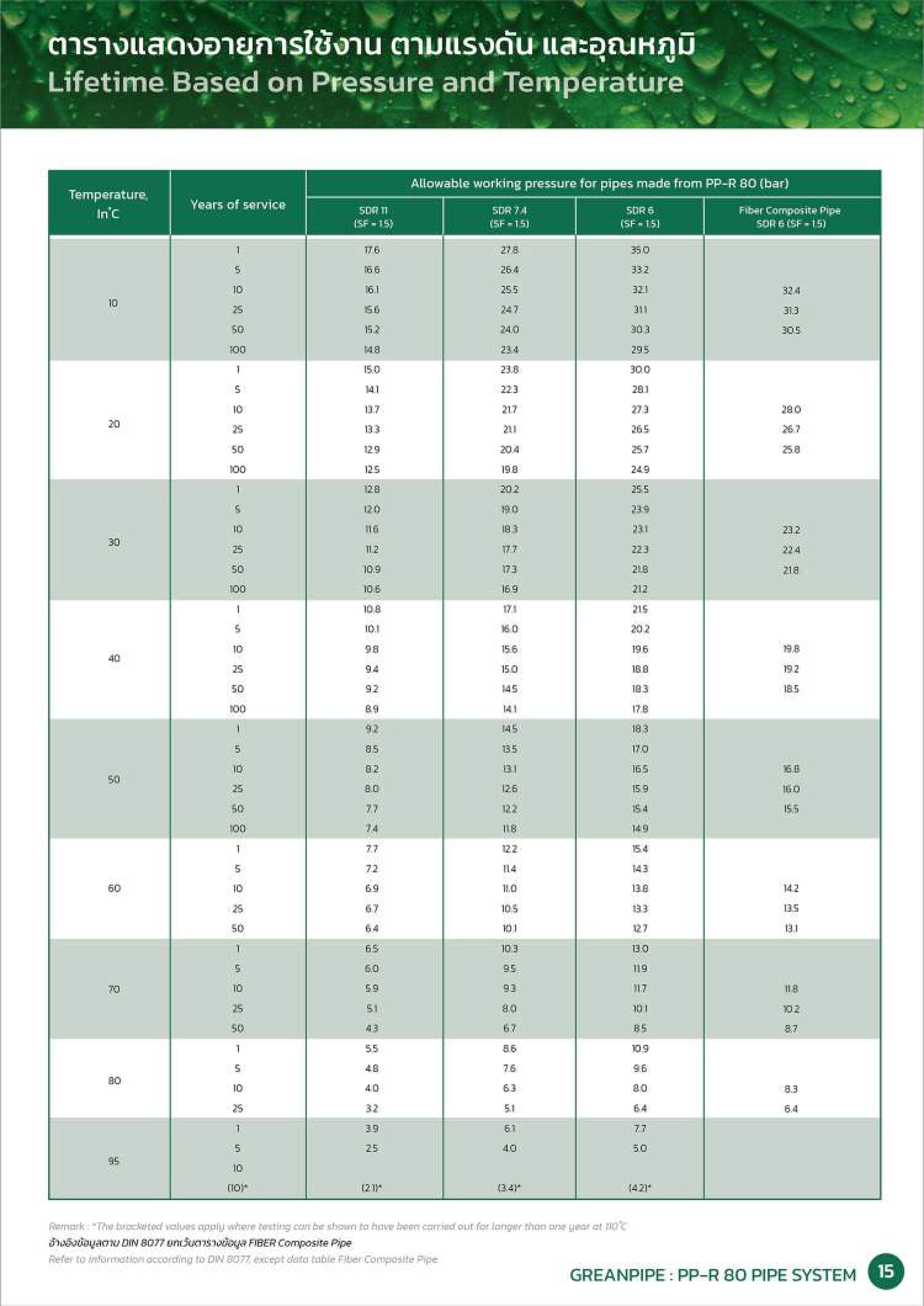

  • อายุการใช้งาน (Lifetime): ท่อ GREANPIPE มีอายุการใช้งานยาวนานสูงสุด 50 ปี โดยขึ้นอยู่กับแรงดันและอุณหภูมิที่ใช้งานจริง (อ้างอิงข้อมูลตามมาตรฐาน DIN 8077)
