ท่อเหล็กร้อยสายไฟฟ้าเคลือบสังกะสี (Zinc-Coated Steel Conduits for Electrical Wiring) แบรนด์ KOTA STEEL (White Conduit) คุณภาพมาตรฐานและความปลอดภัยสูงสุด ได้รับการยอมรับจากหน่วยงานของรัฐและเอกชน ผ่านการรับรองมาตรฐานอุตสาหกรรม มอก. 770-2533

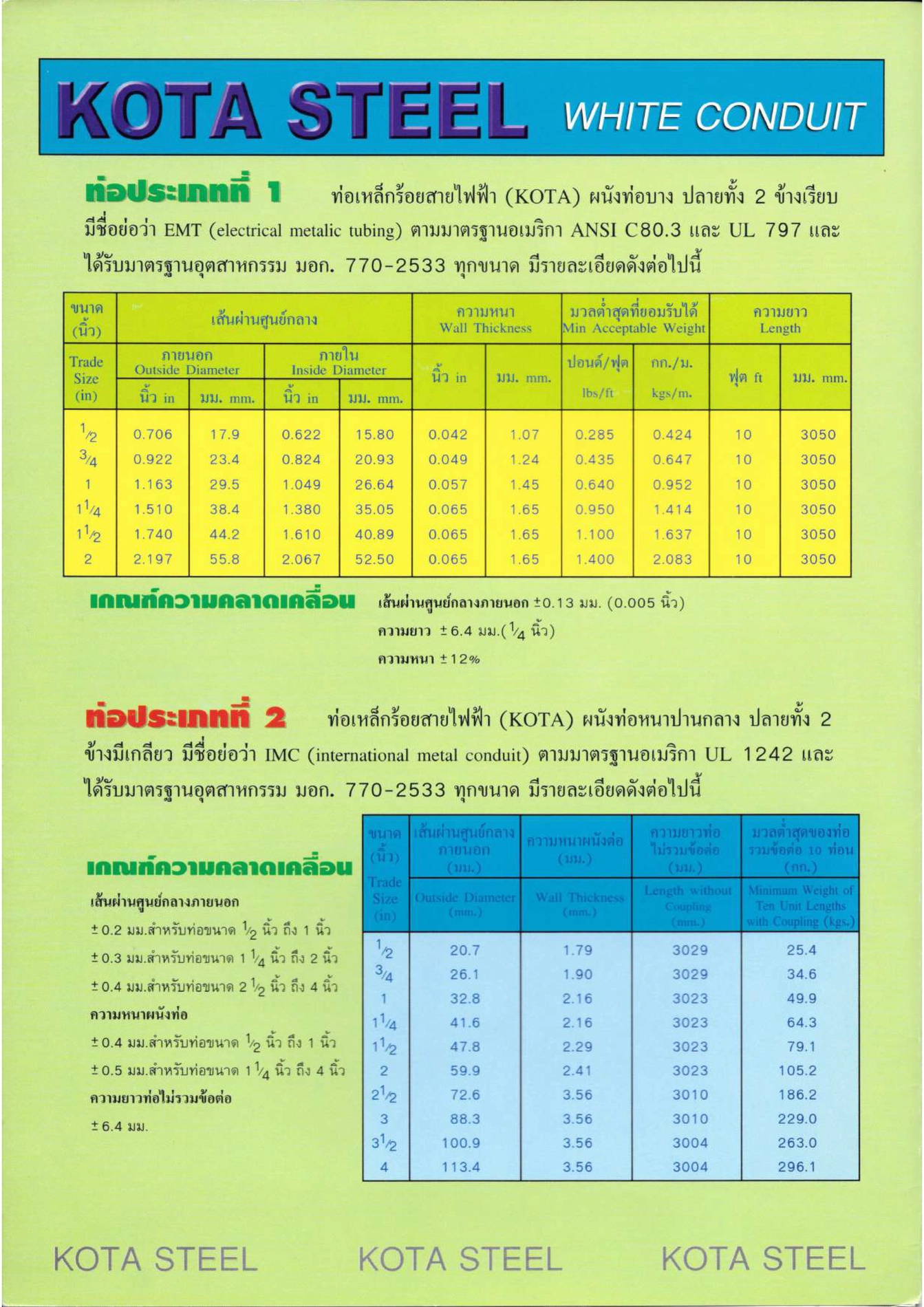

ท่อประเภทที่ 1: EMT (Electrical Metallic Tubing)
ท่อเหล็กร้อยสายไฟฟ้า ผนังท่อบาง ปลายทั้ง 2 ข้างเรียบ ผลิตตามมาตรฐานอเมริกา ANSI C80.3, UL 797 และได้รับมาตรฐานอุตสาหกรรม มอก. 770-2533
- เกณฑ์ความคลาดเคลื่อน: เส้นผ่านศูนย์กลางภายนอก ±0.13 มม. (0.005 นิ้ว), ความยาว ±6.4 มม. (1/4 นิ้ว), ความหนา ±12%
| ขนาด (Trade Size) |
เส้นผ่านศูนย์กลางภายนอก (มม.) |
เส้นผ่านศูนย์กลางภายใน (มม.) |
ความหนา (มม.) |
มวลต่ำสุดที่ยอมรับได้ (กก./ม.) |
ความยาว (มม.) |
| 1/2″ |
17.9 |
15.80 |
1.07 |
0.424 |
3050 |
| 3/4″ |
23.4 |
20.93 |
1.24 |
0.647 |
3050 |
| 1″ |
29.5 |
26.64 |
1.45 |
0.952 |
3050 |
| 1 1/4″ |
38.4 |
35.05 |
1.65 |
1.414 |
3050 |
| 1 1/2″ |
44.2 |
40.89 |
1.65 |
1.637 |
3050 |
| 2″ |
55.8 |
52.50 |
1.65 |
2.083 |
3050 |
ท่อประเภทที่ 2: IMC (Intermediate Metal Conduit)
ท่อเหล็กร้อยสายไฟฟ้า ผนังท่อหนาปานกลาง ปลายทั้ง 2 ข้างมีเกลียว ผลิตตามมาตรฐานอเมริกา UL 1242 และได้รับมาตรฐานอุตสาหกรรม มอก. 770-2533
- เกณฑ์ความคลาดเคลื่อน:
- เส้นผ่านศูนย์กลางภายนอก: ±0.2 มม. (1/2″-1″), ±0.3 มม. (1 1/4″-2″), ±0.4 มม. (2 1/2″-4″)
- ความหนาผนังท่อ: ±0.4 มม. (1/2″-1″), ±0.5 มม. (1 1/4″-4″)
- ความยาวท่อไม่รวมข้อต่อ: ±6.4 มม.
| ขนาด (Trade Size) |
เส้นผ่านศูนย์กลางภายนอก (มม.) |
ความหนาผนังท่อ (มม.) |
ความยาวท่อไม่รวมข้อต่อ (มม.) |
มวลต่ำสุดของท่อรวมข้อต่อ 10 ท่อน (กก.) |
| 1/2″ |
20.7 |
1.79 |
3029 |
25.4 |
| 3/4″ |
26.1 |
1.90 |
3029 |
34.6 |
| 1″ |
32.8 |
2.16 |
3023 |
49.9 |
| 1 1/4″ |
41.6 |
2.16 |
3023 |
64.3 |
| 1 1/2″ |
47.8 |
2.29 |
3023 |
79.1 |
| 2″ |
59.9 |
2.41 |
3023 |
105.2 |
| 2 1/2″ |
72.6 |
3.56 |
3010 |
186.2 |
| 3″ |
88.3 |
3.56 |
3010 |
229.0 |
| 3 1/2″ |
100.9 |
3.56 |
3004 |
263.0 |
| 4″ |
113.4 |
3.56 |
3004 |
296.1 |

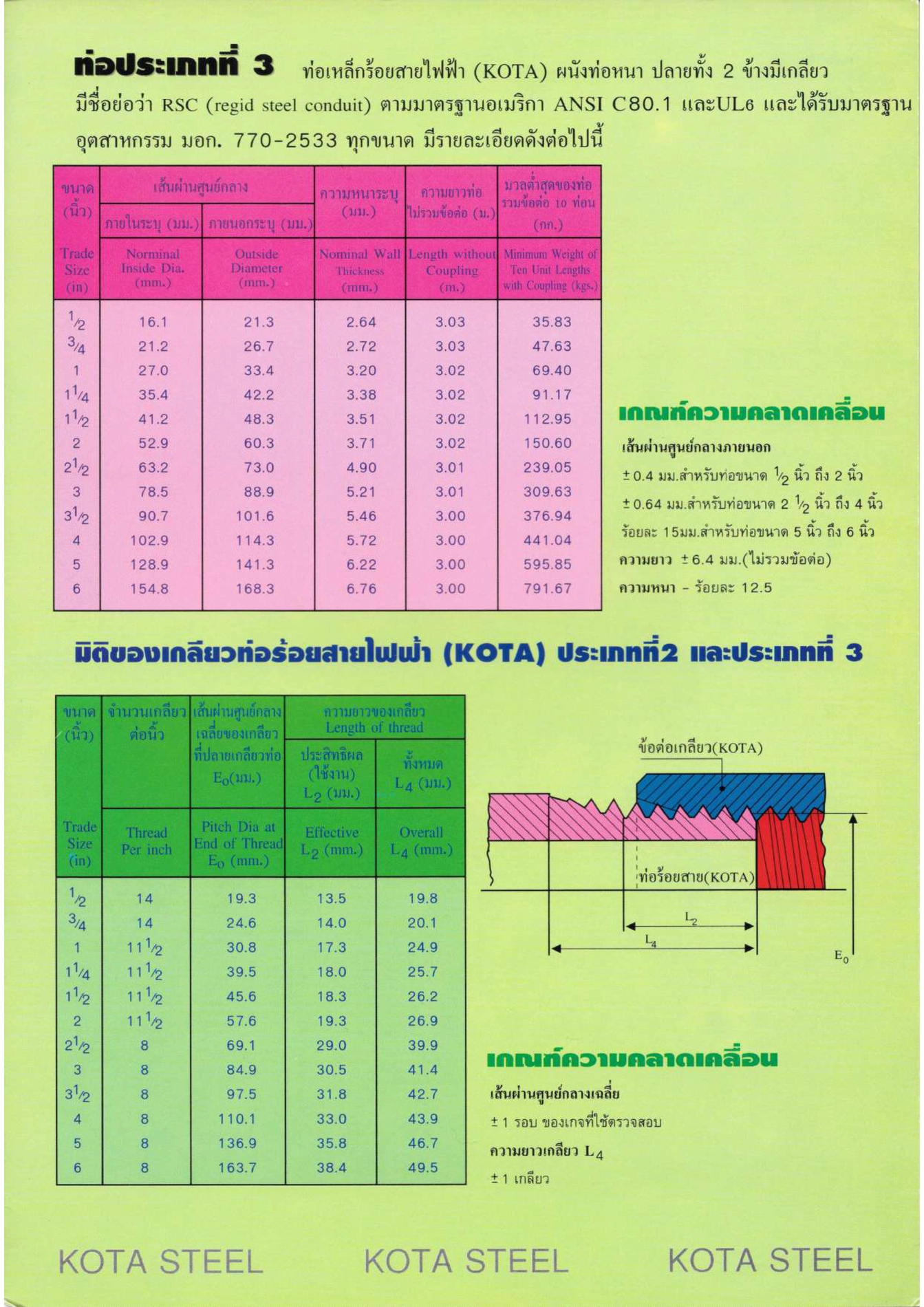

ท่อประเภทที่ 3: RSC (Rigid Steel Conduit)
ท่อเหล็กร้อยสายไฟฟ้า ผนังท่อหนา ปลายทั้ง 2 ข้างมีเกลียว ผลิตตามมาตรฐานอเมริกา ANSI C80.1, UL 6 และได้รับมาตรฐานอุตสาหกรรม มอก. 770-2533
- เกณฑ์ความคลาดเคลื่อน:
- เส้นผ่านศูนย์กลางภายนอก: ±0.4 มม. (1/2″-2″), ±0.64 มม. (2 1/2″-4″), ร้อยละ 1 (5″-6″)
- ความยาว: ±6.4 มม. (ไม่รวมข้อต่อ)
- ความหนา: -ร้อยละ 12.5
| ขนาด (Trade Size) |
เส้นผ่านศูนย์กลางภายนอกระบุ (มม.) |
ความหนาระบุ (มม.) |
ความยาวท่อไม่รวมข้อต่อ (ม.) |
มวลต่ำสุดของท่อรวมข้อต่อ 10 ท่อน (กก.) |
| 1/2″ |
21.3 |
2.64 |
3.03 |
35.83 |
| 3/4″ |
26.7 |
2.72 |
3.03 |
47.63 |
| 1″ |
33.4 |
3.20 |
3.02 |
69.40 |
| 1 1/4″ |
42.2 |
3.38 |
3.02 |
91.17 |
| 1 1/2″ |
48.3 |
3.51 |
3.02 |
112.95 |
| 2″ |
60.3 |
3.71 |
3.02 |
150.60 |
| 2 1/2″ |
73.0 |
4.90 |
3.01 |
239.05 |
| 3″ |
88.9 |
5.21 |
3.01 |
309.63 |
| 3 1/2″ |
101.6 |
5.46 |
3.00 |
376.94 |
| 4″ |
114.3 |
5.72 |
3.00 |
441.04 |
| 5″ |
141.3 |
6.22 |
3.00 |
595.85 |
| 6″ |
168.3 |
6.76 |
3.00 |
791.67 |
