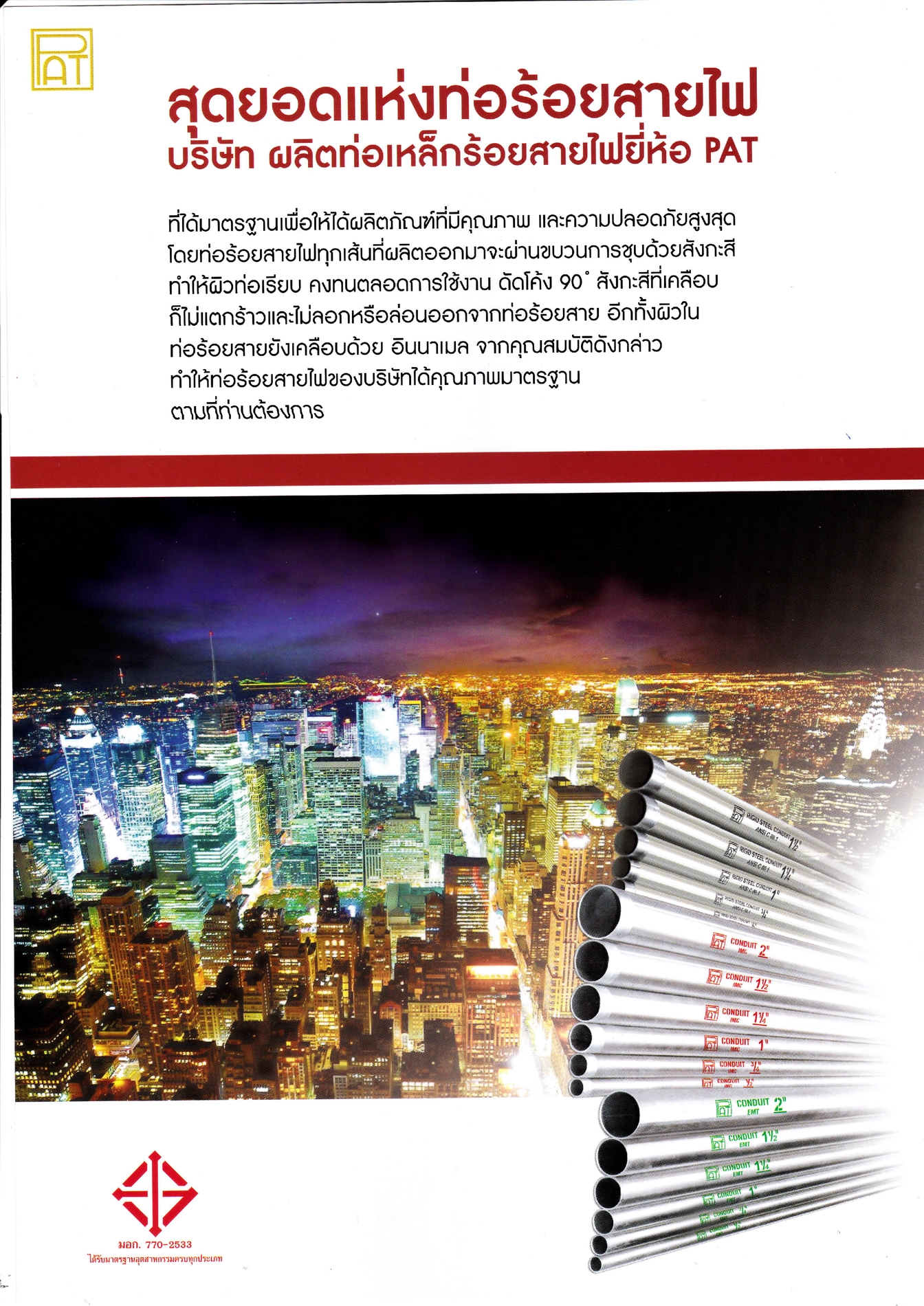

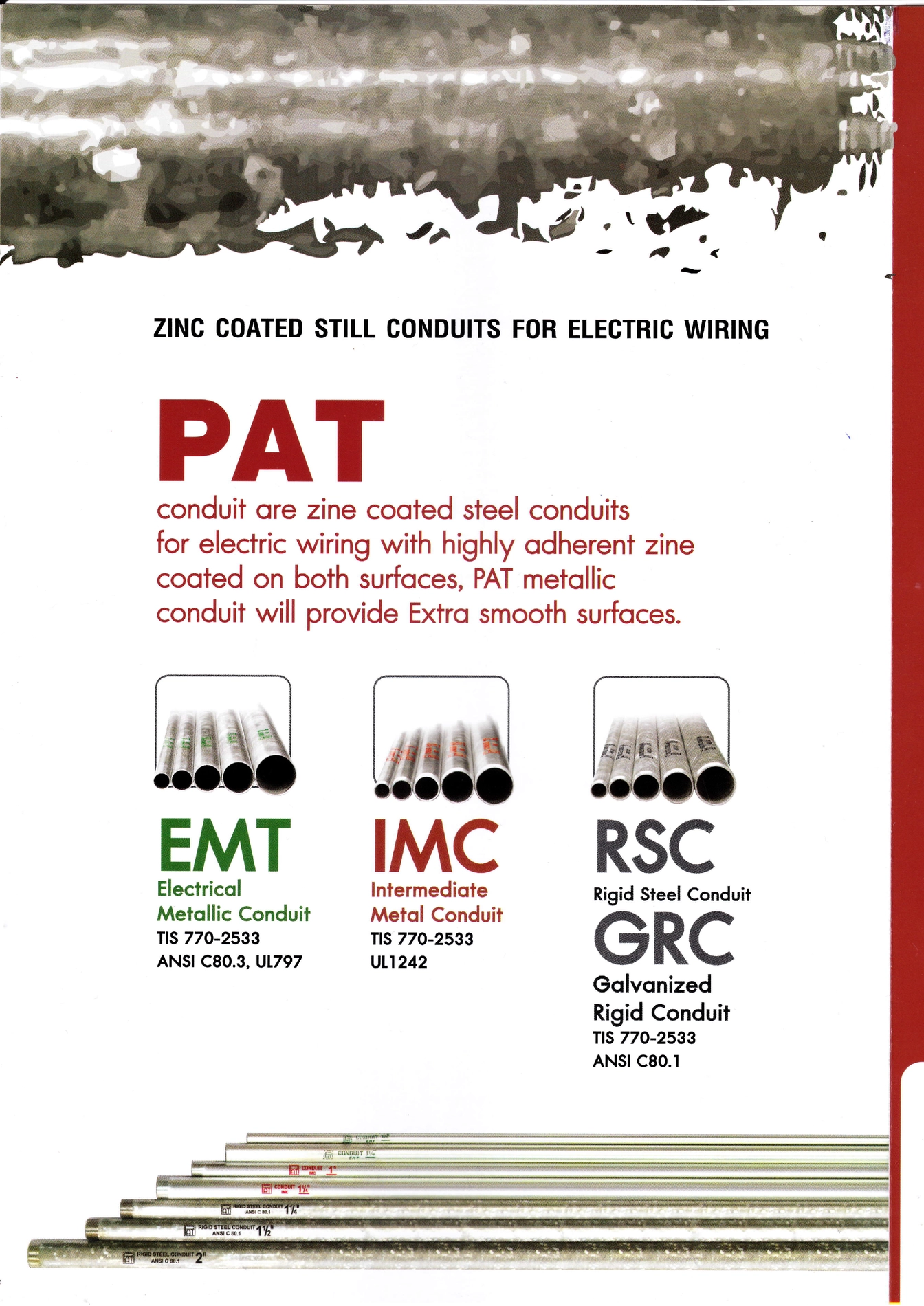

ท่อเหล็กร้อยสายไฟยี่ห้อ PAT (PAT White Conduit) สุดยอดแห่งท่อร้อยสายไฟที่ได้รับมาตรฐาน ผลิตด้วยกระบวนการชุบสังกะสี (Zinc Coating) ทำให้ผิวท่อเรียบและมีความคงทนยาวนานต่อทุกสภาพพื้นผิว สามารถดัดโค้ง 90 องศาได้โดยสังกะสีที่เคลือบไม่แตกร้าวหรือหลุดร่อน ผิวภายในท่อเคลือบด้วยอินนาเมล (Enamel) ช่วยให้ร้อยสายไฟได้ลื่นและง่ายดาย มั่นใจในคุณภาพด้วยมาตรฐาน มอก. 770-2533 และเป็นมิตรต่อสิ่งแวดล้อม (Green Product)

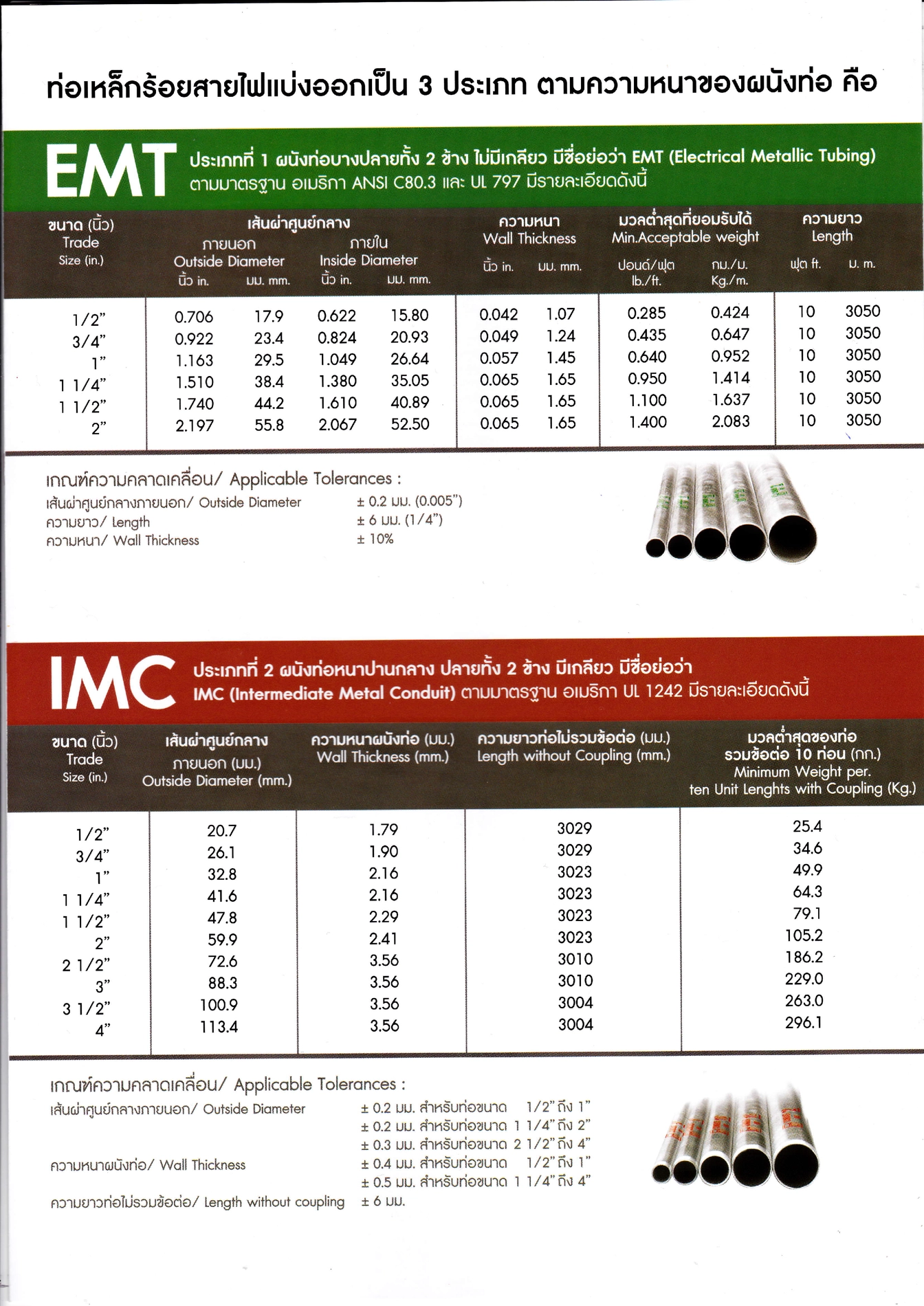

ท่อประเภทที่ 1: EMT (Electrical Metallic Tubing)
ผนังท่อบาง ปลายทั้ง 2 ข้างไม่มีเกลียว ผลิตตามมาตรฐานอเมริกา ANSI C80.3 และ UL 797
- เกณฑ์ความคลาดเคลื่อน (Applicable Tolerances):
- เส้นผ่าศูนย์กลางภายนอก (Outside Diameter): ± 0.2 มม. (0.005″)
- ความยาว (Length): ± 6 มม. (1/4″)
- ความหนา (Wall Thickness): ± 10%
| ขนาด (Trade Size) |
เส้นผ่าศูนย์กลางภายนอก (มม.) |
เส้นผ่าศูนย์กลางภายใน (มม.) |
ความหนา (มม.) |
มวลต่ำสุดที่ยอมรับได้ (กก./ม.) |
ความยาว (ม.) |
| 1/2″ |
17.9 |
15.80 |
1.07 |
0.424 |
3.050 |
| 3/4″ |
23.4 |
20.93 |
1.24 |
0.647 |
3.050 |
| 1″ |
29.5 |
26.64 |
1.45 |
0.952 |
3.050 |
| 1 1/4″ |
38.4 |
35.05 |
1.65 |
1.414 |
3.050 |
| 1 1/2″ |
44.2 |
40.89 |
1.65 |
1.637 |
3.050 |
| 2″ |
55.8 |
52.50 |
1.65 |
2.083 |
3.050 |
ท่อประเภทที่ 2: IMC (Intermediate Metal Conduit)
ผนังท่อหนาปานกลาง ปลายทั้ง 2 ข้างมีเกลียว ผลิตตามมาตรฐานอเมริกา UL 1242
- เกณฑ์ความคลาดเคลื่อน (Applicable Tolerances):
- เส้นผ่าศูนย์กลางภายนอก: 1/2″ ถึง 1″ (± 0.2 มม.), 1 1/4″ ถึง 2″ (± 0.2 มม.), 2 1/2″ ถึง 4″ (± 0.3 มม.)
- ความหนาผนังท่อ: 1/2″ ถึง 1″ (± 0.4 มม.), 1 1/4″ ถึง 4″ (± 0.5 มม.)
- ความยาวท่อไม่รวมข้อต่อ: ± 6 มม.
| ขนาด (Trade Size) |
เส้นผ่าศูนย์กลางภายนอก (มม.) |
ความหนาผนังท่อ (มม.) |
ความยาวท่อไม่รวมข้อต่อ (มม.) |
มวลต่ำสุดของท่อรวมข้อต่อ 10 ท่อน (กก.) |
| 1/2″ |
20.7 |
1.79 |
3029 |
25.4 |
| 3/4″ |
26.1 |
1.90 |
3029 |
34.6 |
| 1″ |
32.8 |
2.16 |
3023 |
49.9 |
| 1 1/4″ |
41.6 |
2.16 |
3023 |
64.3 |
| 1 1/2″ |
47.8 |
2.29 |
3023 |
79.1 |
| 2″ |
59.9 |
2.41 |
3023 |
105.2 |
| 2 1/2″ |
72.6 |
3.56 |
3010 |
186.2 |
| 3″ |
88.3 |
3.56 |
3010 |
229.0 |
| 3 1/2″ |
100.9 |
3.56 |
3004 |
263.0 |
| 4″ |
113.4 |
3.56 |
3004 |
296.1 |

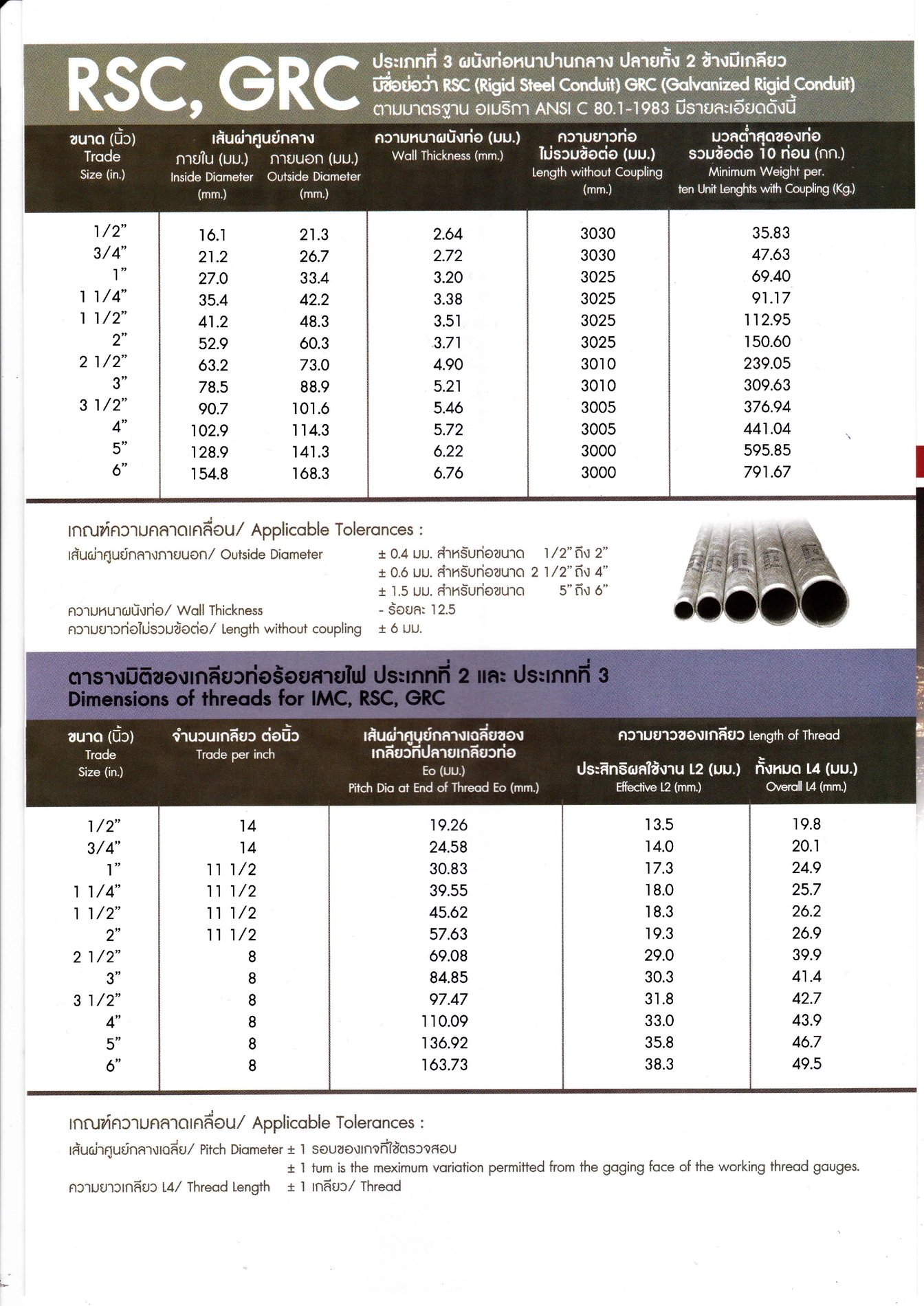

ท่อประเภทที่ 3: RSC, GRC (Rigid Steel Conduit / Galvanized Rigid Conduit)
ผนังท่อหนาปานกลาง ปลายทั้ง 2 ข้างมีเกลียว ผลิตตามมาตรฐานอเมริกา ANSI C 80.1-1983
- เกณฑ์ความคลาดเคลื่อน (Applicable Tolerances):
- เส้นผ่าศูนย์กลางภายนอก: 1/2″ ถึง 2″ (± 0.4 มม.), 2 1/2″ ถึง 4″ (± 0.6 มม.), 5″ ถึง 6″ (± 1.5 มม.)
- ความหนาผนังท่อ: ร้อยละ -12.5
- ความยาวท่อไม่รวมข้อต่อ: ± 6 มม.
| ขนาด (Trade Size) |
เส้นผ่าศูนย์กลางภายใน (มม.) |
เส้นผ่าศูนย์กลางภายนอก (มม.) |
ความหนาผนังท่อ (มม.) |
ความยาวท่อไม่รวมข้อต่อ (มม.) |
มวลต่ำสุดของท่อรวมข้อต่อ 10 ท่อน (กก.) |
| 1/2″ |
16.1 |
21.3 |
2.64 |
3030 |
35.83 |
| 3/4″ |
21.2 |
26.7 |
2.72 |
3030 |
47.63 |
| 1″ |
27.0 |
33.4 |
3.20 |
3025 |
69.40 |
| 1 1/4″ |
35.4 |
42.2 |
3.38 |
3025 |
91.17 |
| 1 1/2″ |
41.2 |
48.3 |
3.51 |
3025 |
112.95 |
| 2″ |
52.9 |
60.3 |
3.71 |
3025 |
150.60 |
| 2 1/2″ |
63.2 |
73.0 |
4.90 |
3010 |
239.05 |
| 3″ |
78.5 |
88.9 |
5.21 |
3010 |
309.63 |
| 3 1/2″ |
90.7 |
101.6 |
5.46 |
3005 |
376.94 |
| 4″ |
102.9 |
114.3 |
5.72 |
3005 |
441.04 |
| 5″ |
128.9 |
141.3 |
6.22 |
3000 |
595.85 |
| 6″ |
154.8 |
168.3 |
6.76 |
3000 |
791.67 |
