ท่อเหล็กร้อยสายไฟและท่ออ่อน UNION (UNION White Conduit)

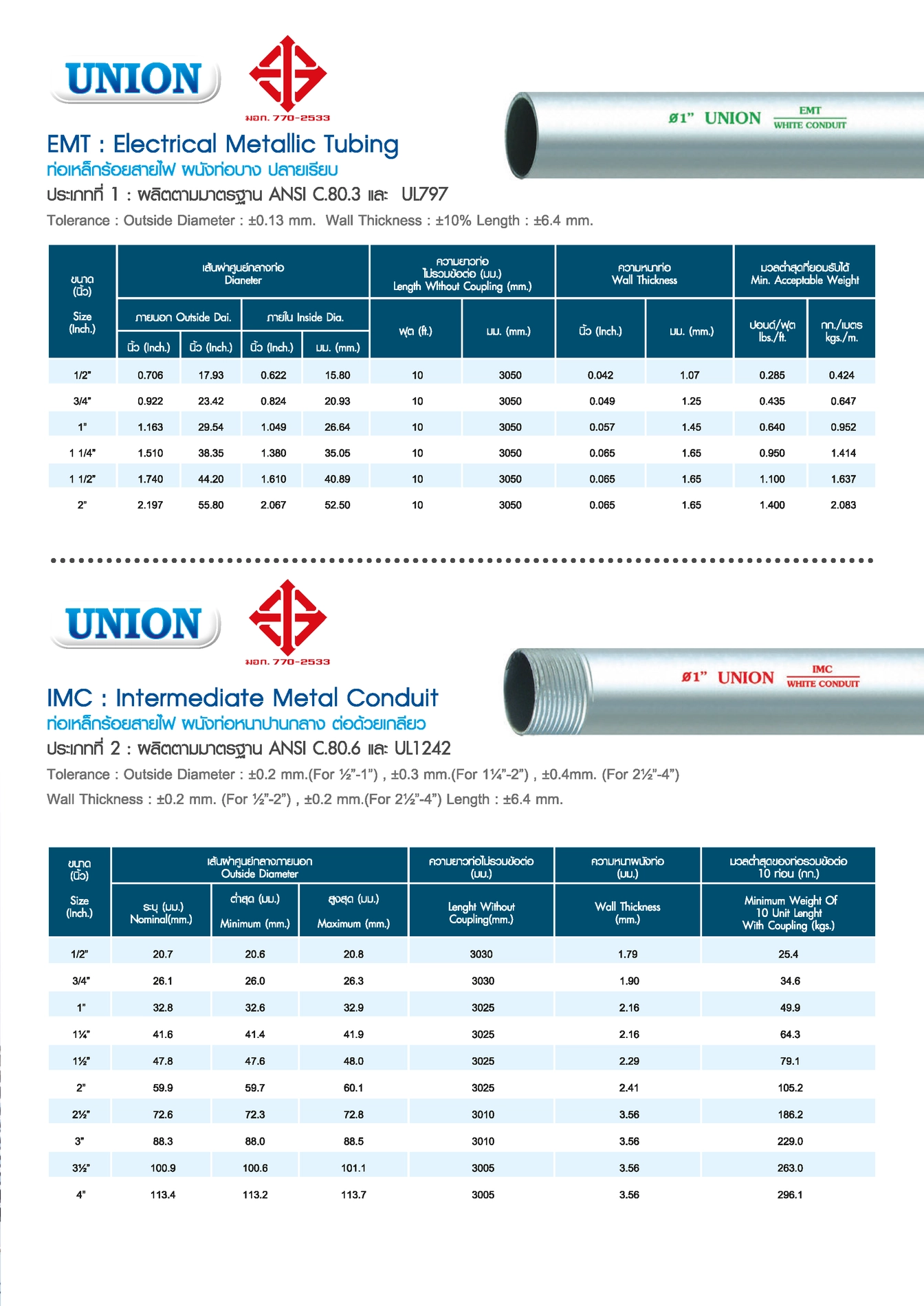

ท่อประเภทที่ 1: EMT (Electrical Metallic Tubing)

ท่อเหล็กร้อยสายไฟ ผนังท่อบาง ปลายเรียบ ผลิตตามมาตรฐาน ANSI C.80.3 และ UL797

• เกณฑ์ความคลาดเคลื่อน: เส้นผ่านศูนย์กลางภายนอก ±0.13 มม., ความหนาผนังท่อ ±10%, ความยาว ±6.4 มม.

ขนาด (นิ้ว)	เส้นผ่านศูนย์กลางภายนอก (มม.)	เส้นผ่านศูนย์กลางภายใน (มม.)	ความยาวท่อไม่รวมข้อต่อ (มม.)	ความหนาท่อ (มม.)	มวลต่ำสุดที่ยอมรับได้ (กก./ม.)
1/2″	17.93	15.80	3050	1.07	0.424
3/4″	23.42	20.93	3050	1.25	0.647
1″	29.54	26.64	3050	1.45	0.952
1 1/4″	38.35	35.05	3050	1.65	1.414
1 1/2″	44.20	40.89	3050	1.65	1.637
2″	55.80	52.50	3050	1.65	2.083

ท่อประเภทที่ 2: IMC (Intermediate Metal Conduit)

ท่อเหล็กร้อยสายไฟ ผนังท่อหนาปานกลาง ต่อด้วยเกลียว ผลิตตามมาตรฐาน ANSI C.80.6 และ UL1242

• เกณฑ์ความคลาดเคลื่อน: เส้นผ่านศูนย์กลางภายนอก ±0.2 มม. (1/2″-1″), ±0.3 มม. (1 1/4″-2″), ±0.4 มม. (2 1/2″-4″) / ความหนาผนังท่อ ±0.2 มม. / ความยาว ±6.4 มม.

ขนาด (นิ้ว)	เส้นผ่านศูนย์กลางภายนอกระบุ (มม.)	ความยาวท่อไม่รวมข้อต่อ (มม.)	ความหนาผนังท่อ (มม.)	มวลต่ำสุดของท่อรวมข้อต่อ 10 ท่อน (กก.)
1/2″	20.7	3030	1.79	25.4
3/4″	26.1	3030	1.90	34.6
1″	32.8	3025	2.16	49.9
1 1/4″	41.6	3025	2.16	64.3
1 1/2″	47.8	3025	2.29	79.1
2″	59.9	3025	2.41	105.2
2 1/2″	72.6	3010	3.56	186.2
3″	88.3	3010	3.56	229.0
3 1/2″	100.9	3005	3.56	263.0
4″	113.4	3005	3.56	296.1

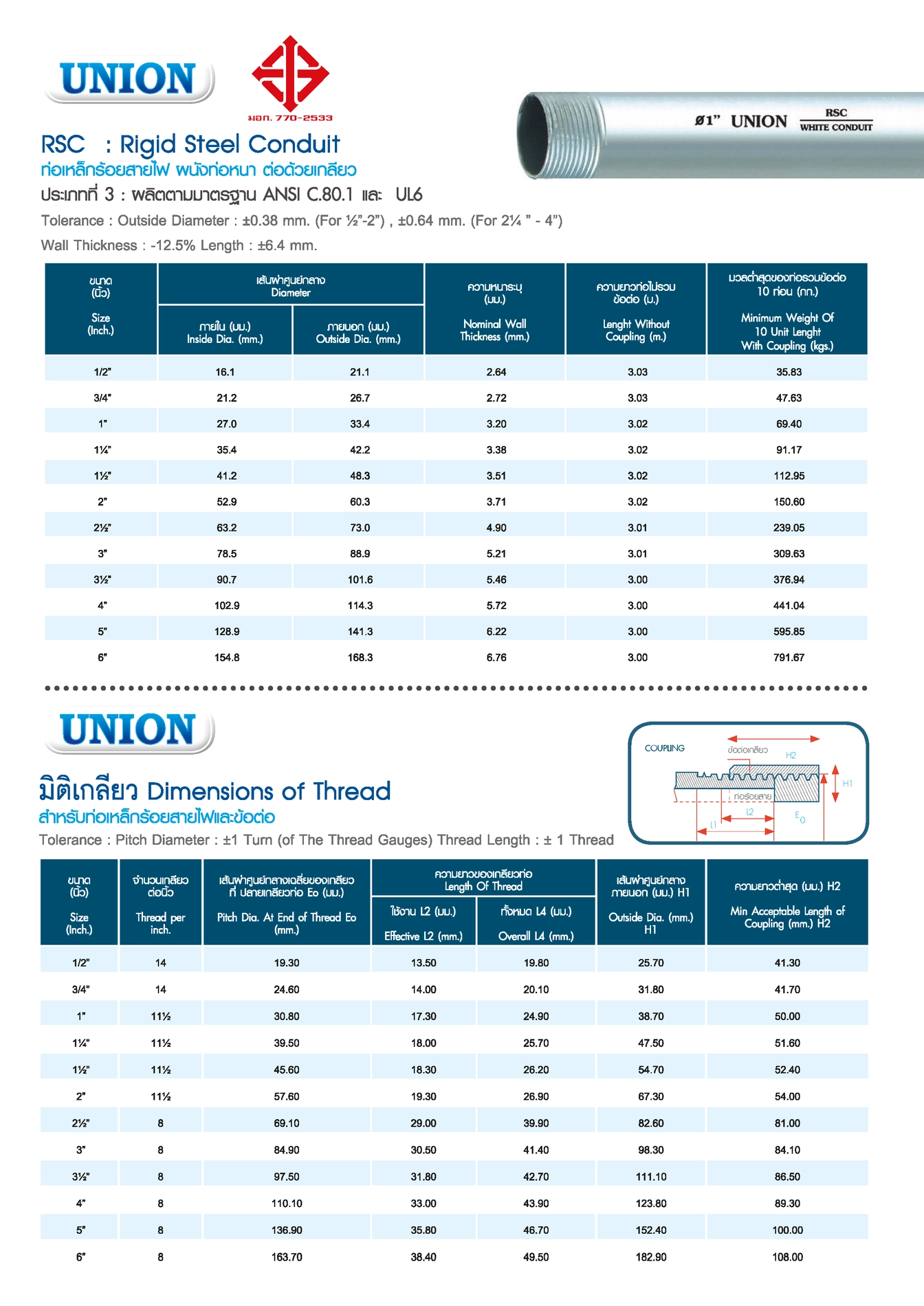

ท่อประเภทที่ 3: RSC (Rigid Steel Conduit)

ท่อเหล็กร้อยสายไฟ ผนังท่อหนา ต่อด้วยเกลียว ผลิตตามมาตรฐาน ANSI C.80.1 และ UL6

• เกณฑ์ความคลาดเคลื่อน: เส้นผ่านศูนย์กลางภายนอก ±0.38 มม. (1/2″-2″), ±0.64 มม. (2 1/4″-4″) / ความหนาผนังท่อ -12.5% / ความยาว ±6.4 มม.

ขนาด (นิ้ว)	เส้นผ่านศูนย์กลางภายใน (มม.)	เส้นผ่านศูนย์กลางภายนอก (มม.)	ความหนาระบุ (มม.)	ความยาวท่อไม่รวมข้อต่อ (ม.)	มวลต่ำสุดของท่อรวมข้อต่อ 10 ท่อน (กก.)
1/2″	16.1	21.1	2.64	3.03	35.83
3/4″	21.2	26.7	2.72	3.03	47.63
1″	27.0	33.4	3.20	3.02	69.40
1 1/4″	35.4	42.2	3.38	3.02	91.17
1 1/2″	41.2	48.3	3.51	3.02	112.95
2″	52.9	60.3	3.71	3.02	150.60
2 1/2″	63.2	73.0	4.90	3.01	239.05
3″	78.5	88.9	5.21	3.01	309.63
3 1/2″	90.7	101.6	5.46	3.00	376.94
4″	102.9	114.3	5.72	3.00	441.04
5″	128.9	141.3	6.22	3.00	595.85
6″	154.8	168.3	6.76	3.00	791.67

มิติเกลียว (Dimensions of Thread) สำหรับท่อและข้อต่อ

• เกณฑ์ความคลาดเคลื่อน: เส้นผ่านศูนย์กลางเฉลี่ย (Pitch Diameter) ±1 รอบ (Turn), ความยาวเกลียว (Thread Length) ±1 เกลียว (Thread)

ขนาด (นิ้ว)	จำนวนเกลียวต่อนิ้ว	เส้นผ่านศูนย์กลางเฉลี่ยที่ปลายเกลียวท่อ Eo (มม.)	ความยาวของเกลียวใช้งาน L2 (มม.)	ความยาวเกลียวทั้งหมด L4 (มม.)
1/2″	14	19.30	13.50	19.80
3/4″	14	24.60	14.00	20.10
1″	11 1/2	30.80	17.30	24.90
1 1/4″	11 1/2	39.50	18.00	25.70
1 1/2″	11 1/2	45.60	18.30	26.20
2″	11 1/2	57.60	19.30	26.90
2 1/2″	8	69.10	29.00	39.90
3″	8	84.90	30.50	41.40
3 1/2″	8	97.50	31.80	42.70
4″	8	110.10	33.00	43.90
5″	8	136.90	35.80	46.70
6″	8	163.70	38.40	49.50

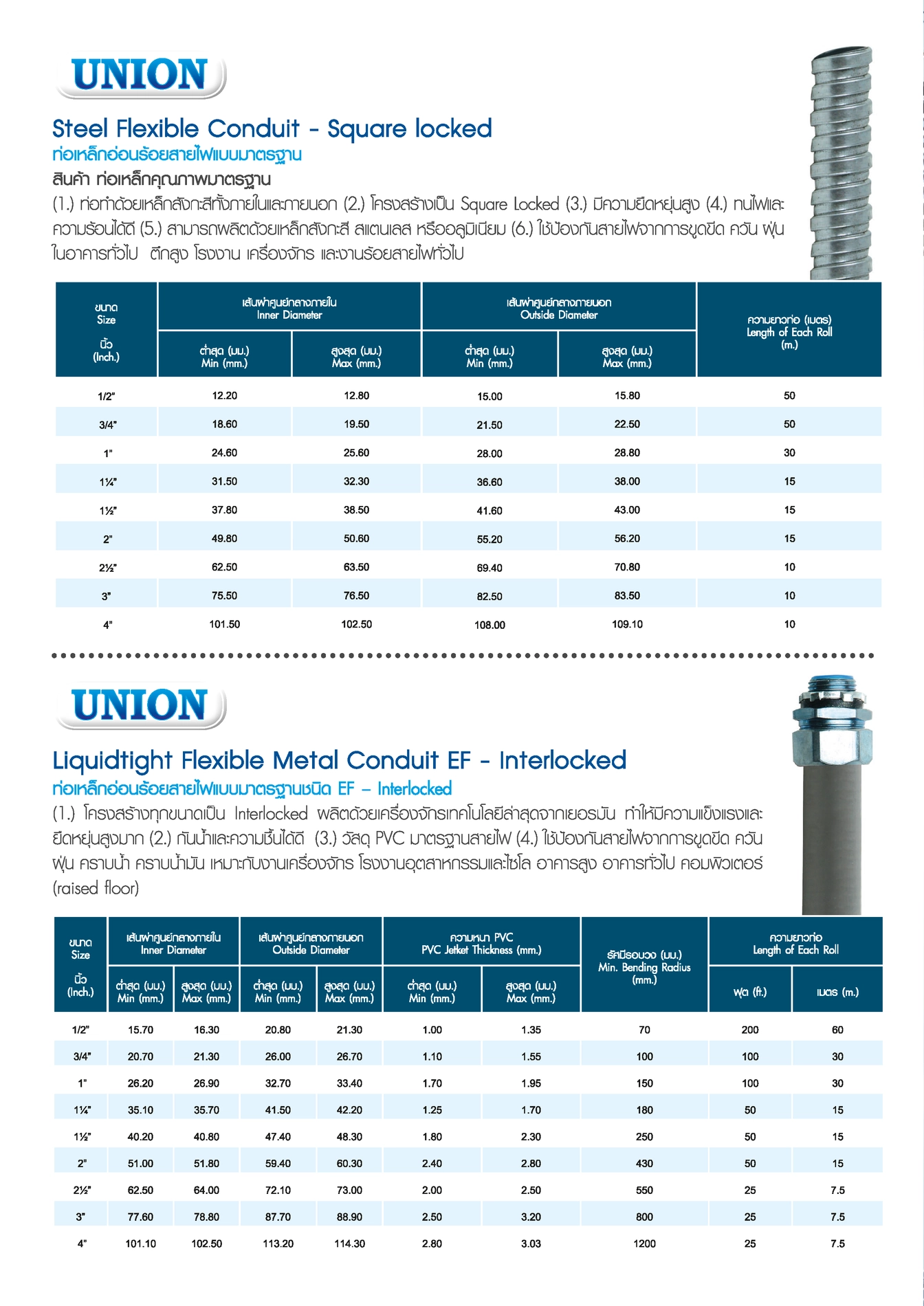

ท่อเหล็กอ่อนร้อยสายไฟแบบมาตรฐาน (Steel Flexible Conduit – Square locked)

• ทำด้วยเหล็กสังกะสีทั้งภายในและภายนอก โครงสร้างเป็น Square Locked มีความยืดหยุ่นสูง
• ทนไฟและความร้อนได้ดี สามารถผลิตด้วยเหล็กสังกะสี สแตนเลส หรืออลูมิเนียม
• ใช้ป้องกันสายไฟจากการขูดขีด ควัน ฝุ่น ในอาคารทั่วไป ตึกสูง โรงงาน เครื่องจักร

ขนาด (นิ้ว)	เส้นผ่านศูนย์กลางภายใน (มม.)	เส้นผ่านศูนย์กลางภายนอก (มม.)	ความยาวต่อม้วน (เมตร)
1/2″	12.20 – 12.80	15.00 – 15.80	50
3/4″	18.60 – 19.50	21.50 – 22.50	50
1″	24.60 – 25.60	28.00 – 28.80	30
1 1/4″	31.50 – 32.30	36.60 – 38.00	15
1 1/2″	37.80 – 38.50	41.60 – 43.00	15
2″	49.80 – 50.60	55.20 – 56.20	15
2 1/2″	62.50 – 63.50	69.40 – 70.80	10
3″	75.50 – 76.50	82.50 – 83.50	10
4″	101.50 – 102.50	108.00 – 109.10	10

ท่อเหล็กอ่อนร้อยสายไฟแบบมาตรฐานชนิด EF – Interlocked (Liquidtight Flexible Metal Conduit)

• โครงสร้างทุกขนาดเป็น Interlocked ผลิตด้วยเครื่องจักรเทคโนโลยีล่าสุดจากเยอรมัน ทำให้มีความแข็งแรงและยืดหยุ่นสูงมาก
• กันน้ำและความชื้นได้ดี วัสดุ PVC มาตรฐานสายไฟ
• ใช้ป้องกันสายไฟจากการขูดขีด ควัน ฝุ่น คราบน้ำ คราบน้ำมัน เหมาะสำหรับเครื่องจักร โรงงานอุตสาหกรรม ไซโล และคอมพิวเตอร์ (Raised floor)

ขนาด (นิ้ว)	เส้นผ่านศูนย์กลางภายใน (มม.)	เส้นผ่านศูนย์กลางภายนอก (มม.)	ความหนา PVC (มม.)	รัศมีรองวง Min. Bending Radius (มม.)	ความยาวต่อม้วน (เมตร)
1/2″	15.70 – 16.30	20.80 – 21.30	1.00 – 1.35	70	60
3/4″	20.70 – 21.30	26.00 – 26.70	1.10 – 1.55	100	30
1″	26.20 – 26.90	32.70 – 33.40	1.70 – 1.95	150	30
1 1/4″	35.10 – 35.70	41.50 – 42.20	1.25 – 1.70	180	15
1 1/2″	40.20 – 40.80	47.40 – 48.30	1.80 – 2.30	250	15
2″	51.00 – 51.80	59.40 – 60.30	2.40 – 2.80	430	15
2 1/2″	62.50 – 64.00	72.10 – 73.00	2.00 – 2.50	550	7.5
3″	77.60 – 78.80	87.70 – 88.90	2.50 – 3.20	800	7.5
4″	101.10 – 102.50	113.20 – 114.30	2.80 – 3.03	1200	7.5
